Prečo je injektáž „dušou“ systému samočinných kotiev-vŕtania?

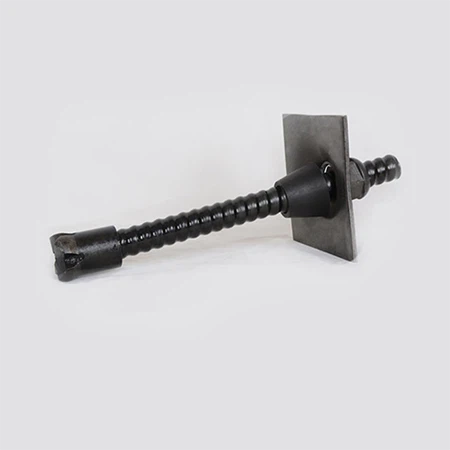

dutá injektážna kotviaca tyč
V geotechnickom inžinierstve je bežnou mylnou predstavou, že pevnosť nosného systému spočíva výlučne v kvalite oceľovej tyče. Avšak v prípadeSamočinné{0}}vŕtacie kotvy (SDA), dutá tyč je len polovica príbehu. Skutočný výkon systému-jeho schopnosť zadržať tony pohybujúcej sa zeminy-závisí takmer výlučne od kvality telesa zálievky.
Predstavte si škárovaciu hmotu ako „spojivové tkanivo“. Bez hustej,-pevnej cementovej matrice je kotviaca tyč iba dutou rúrkou voľne uloženou v zemi. Tu je dôvod, prečo je injektáž -dušou systému SDA, o ktorej sa nedá vyjednávať:
Konečným cieľom každého skalného svorníka je preniesť zaťaženie z nestabilného skalného masívu na stabilnú zem. K tomuto prenosu dochádza prostredníctvom medzifázového napätia väzby. Injektážna hmota vypĺňa prstencový priestor medzi dutou tyčou a stenou vrtu, čím vytvára obrovské množstvo kožného trenia. Ak je injektáž nekvalitná alebo obsahuje vzduchové bubliny (dutiny), tento mostík sa zlomí. Výsledok? Kotva „skĺzne“ a nosný systém pod napätím zlyhá.
V rozbitom alebo uvoľnenom teréne,-kde sú skrutky SDA najviac potrebné{1}}injektáž robí viac, než len drží tyč. Pri vysokom vstrekovacom tlaku cementová kaša preniká do okolitých trhlín a trhlín. Tento proces, známy ako konsolidačná injektáž, účinne „zlepí“ rozdrobenú horninu. Vytvára zosilnený „skalný oblúk“ alebo stabilný baldachýn pred čelom tunela, čím premieňa nebezpečnú, zložiteľnú zem na samonosnú -konštrukciu.
Tunelové a banské projekty často vyžadujú životnosť 50 až 100 rokov. Oceľ je svojou povahou citlivá na kyslé a vlhké prostredie podzemnej vody. Cementová škárovacia hmota poskytuje prirodzenúalkalické prostredie (vysoké pH)ktorý na povrchu ocele vytvára pasivačnú vrstvu, ktorá zabraňuje oxidácii. Plná-dĺžka a vysoká{2}}hustota škárovacieho krytu je jediná vec, ktorá stojí medzi integritou vášho projektu a katastrofálnou štrukturálnou hrdzou.
Jedinečnou výhodou systému SDA je, že zálievka pôsobí ako výplachové médium počas procesu vŕtania. Ochladzuje vrták a stabilizuje stenu otvoru presne v okamihu, keď je zem narušená. To zaisťuje, že vrt nikdy nemá šancu sa zrútiť, čo zaručuje a100% zapuzdrená kotvaod špičky po dosku-niečo, čo tradičné predvŕtané-skrutky jednoducho nedosiahnu v náročných geologických podmienkach.
Chyba 1: „Dohady“ za vodou-Pomery cementu
Najbežnejšia skratka na-stránke je tiež najnebezpečnejšia: pridanie príliš veľkého množstva vody do zmesi injektážnej malty. Videl som to už nespočetnekrát,-ako posádky riedili kal, len aby čerpadlo fungovalo hladšie alebo aby sa vyhli čisteniu potrubí. Ale tu je realita:Voda neposkytuje silu; cement áno.
„Príliš tenká“ pasca (W/C > 0,5)
Ak je vaša škárovacia hmota ako vodnatá polievka, koledujete si o problémy. Nadmerná voda vedie k javu tzv"krvácanie"-kde sa voda oddeľuje od cementu a sedí na vrchu. Keď sa voda nakoniec vyparí alebo vsiakne do zeme, zanechá juzmrašťovacie trhliny a vzduchové bubliny.
Dôsledok:Stratíte kritickú "pevnosť väzby" medzi tyčou a skalou. Zriedená-škárovacia hmota môže vyzerať, akoby vypĺňala dieru, ale akonáhle vytvrdne, je krehká a plná mikroskopických dutín.
„Príliš hrubý“ boj (W/C < 0,4)
Na druhej strane, prílišná „skúposť“ na vodu spôsobuje, že škárovacia hmota je taká viskózna, že neprenikne cez jemné trhliny v skalnom masíve. Ak škárovacia hmota nezateká do týchto malých trhlín, v skutočnosti nespevňujete zem; len natierate lištu. Navyše v polovici vŕtania pravdepodobne vypálite čerpadlo na injektážnu maltu alebo upcháte dutú tyč.
"Sweet Spot" (0,4 až 0,5)
Pre väčšinuSDA (samo{0}}vŕtacia kotva)projektov, zlatým štandardom je apomer 0,4:1 až 0,5:1.
Tip na pole:Dobrá škárovacia zmes by mala mať konzistenciuhustý hustý krémalebo motorový olej. Mal by ľahko pretekať cez dutú tyč, ale stále by mal byť dostatočne hrubý, aby visel na prste bez toho, aby okamžite kvapkal.
Odborná rada:Nepozerajte sa na to. Na overenie hustoty použite jednoduchú rovnováhu bahna alebo močiarny kužeľ na-stránke. Ak dosiahnete správny pomer vody-cementu, 80 % vašich problémov so špárovaním zmizne skôr, ako vôbec začnú.
Chyba 2: Nedostatočný injektážny tlak a dutiny.
Chyba: Mýtus „Diera je chaotická, takže je plná“.
Jedným z najväčších nováčikovských krokov, ktoré vidím na-stránke, je zastavenie čerpadla a druhá injektážna malta začne vytekať z manžety vrtu. Pre netrénované oko vyzerá neporiadna diera ako hotová práca. Ale v skutočnosti,viditeľnosť na povrchu neznamená hustotu na špičke.
Problém s "nízkym tlakom"
Ak iba „lejete“ injektážnu hmotu do dutej tyče s nulovým spätným-tlakom, nerobíte žiadne skutočné kotvenie. Bez dostatočného tlaku (zvyčajne0,5 až 2,0 MPa, v závislosti od geológie), injektážna hmota jednoducho pôjde cestou najmenšieho odporu.
Prázdnoty:Skončíte svzduchové vrecká (dutiny)zachytené v hornej časti otvoru alebo za závitmi. Tieto duté miesta sú slabými miestami, kde sa tyč nakoniec posunie alebo zaskočí pri zaťažení.
Tlak slúži na penetráciu, nielen na plnenie
Pamätajte, prečo používame systém SDA na prvom mieste: zem je zvyčajne rozbitá alebo uvoľnená.
Skutočný cieľ:Potrebujete tlak, aby ste vtlačili túto cementovú kašu do každej vlasovej trhliny a pórov pôdy okolo tyče. Toto to vytvára„žiarovkový“ efekt(zväčšené injektážne teleso), ktoré v skutočnosti "uzamkne" kotvu do hory. Ak sa váš tlakomer (manometer) nehýbe, nespevňujete zem; len dávaš oceľovú palicu do trochu väčšieho otvoru.
Ako to urobiť správne
Nesledujte len dieru;sledujte meradlo.
Tip na pole:Škárovanie by malo pokračovať, kým nedosiahnetebod „odmietnutia“.-to je vtedy, keď tlak prudko stúpne a zem už jednoducho neznesie žiadny kal.
Pro Secret:Akonáhle hustá škárovacia hmota (nie vodnaté prvé splachovanie) začne vychádzať z otvoru, neprestávajte. Nechajte čerpadlo bežať ďalšiu minútu alebo dve, aby ste "zabalili" škárovaciu hmotu. To zaisťuje, že celá dĺžka tyče je 100% zapuzdrená s nulovými vzduchovými medzerami.
Zrátané a podčiarknuté:Ak necítite odpor na pumpe, skala nepocíti oporu v tuneli.
Chyba 3: Anatómia-vysokovýkonného SDA systému
Veľa posádok sa snaží šetriť vzduch alebo vodu len občasným splachovaním.Obrovská chyba.Keď vŕtate, kombinácia kamenného prachu a tepla vytvára tvrdú „zátku“, ktorá utesňuje vypúšťacie otvory na vašej korunke. Keď sa dostanete dnu, tieto otvory sú zazátkované.
Ak nemáte stabilný,{0}}vysokoobjemový prúd, ktorý po celý čas vytláča nečistoty, skončíte s tým, čo nazývame„slepá“ lišta. Neskôr môžete čerpať injektážnu maltu pri 5,0 MPa a aj tak sa cez tú zátku nedostane.
Vždy sledujte „návrat“ (úlomky vychádzajúce z otvoru). Ak sa tok zastaví alebo začne vyzerať ako husté, suché bahno, okamžite zastavte vŕtanie a pred ďalším krokom otvor prepláchnite. Upchatá tyč je zbytočná tyč-neposkytuje skale žiadnu oporu.
Chyba 4: Predčasné ukončenie injektáže.
Jednou z najnákladnejších chýb na-stránke je zastavenie čerpadla v sekunde, keď uvidíte, že z manžety vrtu vyteká malta. Neskúsenej posádke sa chaotická diera zdá plná.V skutočnosti ide často o „falošnú“ výplň.
Prvá zálievka, ktorá vychádza z otvoru, sa zvyčajne zriedi vrtnou vodou alebo sa zmieša so zachyteným vzduchom. Ak teraz prestanete, odchádzatevzduchové vrecká (dutiny)vnútri otvoru. Tieto prázdne miesta sú „slabými článkami“, kde sa lišta nakoniec posunie alebo zhrdzavie.
Tip na pole:Nehľadajte len škárovaciu hmotu; hľadaťkonzistencia. Počkajte, kým škárovacia hmota vychádzajúca z otvoru nebude vyzerať presne tak hrubá ako škárovacia hmota vchádzajúca dovnútra. Udržujte tlak na ďalších 30 až 60 sekúnd, aby sa diera „zabalila“ a vytlačila sa každá posledná bublina.
Odborná rada:Ak teraz nezabezpečíte 100% zapuzdrenie, neposkytujete podporu; len zapĺňaš dieru drahou polievkou.
Konečný základ: Materiály a váš kontrolný zoznam kvality
Vždy je prekvapujúce vidieť, ako projekt investuje tisíce{0}}do špičkových vrtných súprav a prémiových kotviacich tyčí, len aby sa pokúsil ušetriť centy na cemente. Trvalý podporný systém nemôžete postaviť na základe „lacného lepidla“.
Chyba 5: Rezanie rohov na cemente a prísadách
Najväčšia červená vlajka na-stránke jehrudkovitý alebo expirovaný cement. Ak otvoríte vrece a vyzerá to ako krabica kameňov, už reagovalo s vlhkosťou. Jeho použitie je hazard, prehráte-škáru nebude správne vytvrdzovať a pevnosť spoja nebude-existovať.
Profesionálny výber:Držte sa42,5 Portlandského cementualebo vyššie.
"Tajná omáčka":Nezabudnite naexpanzný prostriedok. Škárovacia hmota sa pri schnutí prirodzene zmršťuje; malý kúsok aditíva zaisťuje, že injektážna hmota skutočne „prichytí“ skalnú stenu namiesto toho, aby sa pri tuhnutí odťahovala.
Váš kontrolný zoznam kvality škárovania (zoznam „Ne{0}}zlyhalo“)
Predtým, ako zavoláte prácu vykonanú, prejdite si tento rýchly duševný (alebo fyzický) zoznam. Ak nemôžete zaškrtnúť všetky tieto políčka, kotva nie je pripravená:
Zmes:Je pomer vody-cementu medzi 0,4 a 0,5? (Vyzerá to ako hustý krém?)
Splachovanie:Bol počas celého procesu vŕtania stály prúd vzduchu alebo vody?
Návrat:Vyzerala škárovacia hmota vychádzajúca z otvoru taká hrubá ako škárovacia hmota vchádzajúca dovnútra?
Tlak:Dosiahlo čerpadlo "tlak odmietnutia" (0,5-2,0 MPa) a podržalo ho 60 sekúnd?
Čistota:Sú závity na lište pred inštaláciou dosky a matice očistené od škárovacej hmoty?
Odborná rada:Injektáž nie je úlohou „nastav a zabudni“. Je to posledných 10% práce, ktorá poskytuje 90% podpory. Ak budete postupovať podľa týchto krokov, budete mať systém podpory, ktorý vydrží desaťročia, nielen do ďalšej zmeny.
